彈簧微啟封閉式安全閥

產品中心 > 安全閥系列 > 彈簧微啟封閉式安全閥

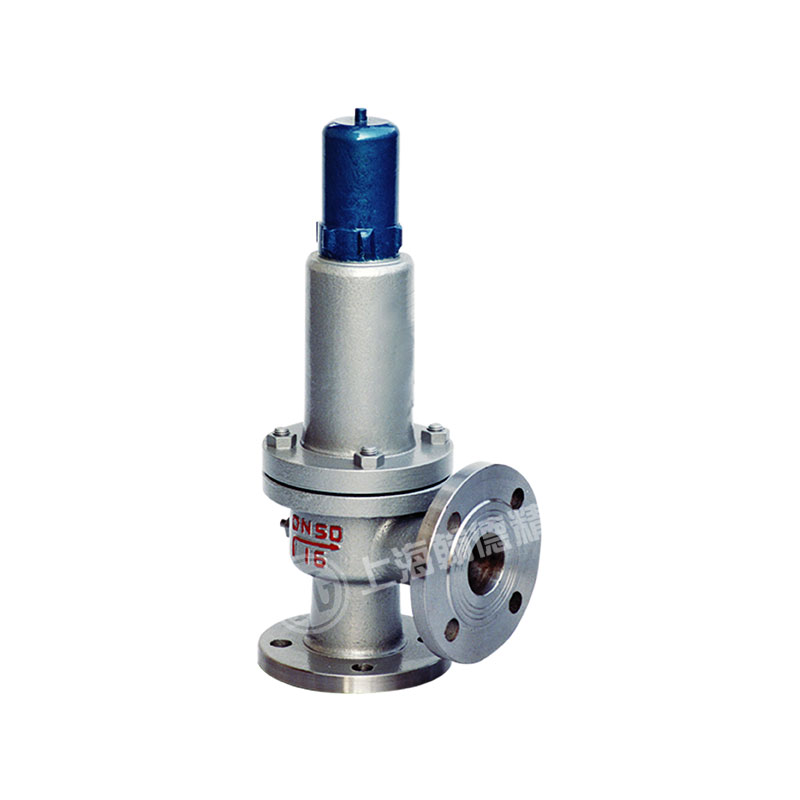

彈簧微啟封閉式安全閥

產品型號：A41H、A41Y
公稱通徑：DN20-300 mm
壓力范圍：1.6MPa-10.0MPa
工作溫度：≤300℃
主體材質：鑄鋼、鍛鋼、不銹鋼
適用介質：石油氣、空氣、水
應用范圍：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域

聯系購買

分享到：

產品概述：
A41H、A41Y彈簧微啟封閉式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。A41H、A41Y彈簧微啟封閉式安全閥適用于各種輕重工業及樓宇管道。安全閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

產品名稱	A41H、A41Y彈簧微啟封閉式安全閥
產品型號	A41H、A41Y
公稱通徑	DN20-300
壓力范圍	1.6MPa-10.0MPa
閥體材質	鑄鋼、鍛鋼、不銹鋼

主要零部件材料：

NO	零件名稱	A41H-C/KA41Y-C材料	A41Y-P/KA41Y-P材料	A41Y-R/KA41Y-R材料
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥蓋	ZG230-450	ZG230-450	ZG230-450
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	閥桿	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	調整螺桿	45	2Cr13	2Cr13
10	保護罩	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊D507	堆焊Co基硬質合金

1.6-4.0MPa主要外形和連接尺寸：

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	140	130	375
	80	65	200	160		135	24	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	170	160	513
	125	100	270	220		188	28	3		8-26	190	190	560
	150	125	300	250		218	30	3		8-26	205	195	570
	200	150	360	310		278	34	3		12-26	240	230	717
	250	200	425	370		332	36	3		12-30	350	320	940
	300	250	485	430		390	40	4		16-30	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	51	55	16	2	4	4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	350	320	980

6.4-10MPa主要外形和連接尺寸：

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	L	L1	H
A41H-64 A41Y-64 A41Y-64P A41Y-64R	20	15	130	90	51	68	20	2	4	4-18	100	95	268
	25	20	140	100	58	78	22	2	4	4-18	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	115	105	279
	40	32	170	125	76	95	24	3	4	4-23	135	115	330
	50	40	180	135	88	105	26	3	4	4-23	160	125	360
	65	50	205	160	110	130	28	3	4	8-23	175	160	503
	80	65	215	170	121	140	30	3	4	8-23	175	160	498
	100	80	250	200	150	168	32	3	4.5	8-26	190	180	530
	150	100	345	280	204	240	38	3	4.5	8-34	280	260	657
A41H-100 A41Y-100 A41Y-100P A41Y-100R	20	15	130	90	51	68	22	2	4	4-18	100	95	268
	25	20	140	100	58	78	24	2	4	4-18	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	115	105	279
	40	32	170	125	76	95	26	3	4	4-23	135	115	330
	50	40	195	145	88	112	28	3	4	4-26	160	125	360
	65	50	220	170	110	138	32	3	4	8-26	175	160	503
	80	65	230	180	121	148	34	3	4	8-26	175	160	498
	100	80	265	210	150	172	38	3	4.5	8-30	190	180	530
	150	100	355	290	204	250	46	3	4.5	12-34	280	260	657
