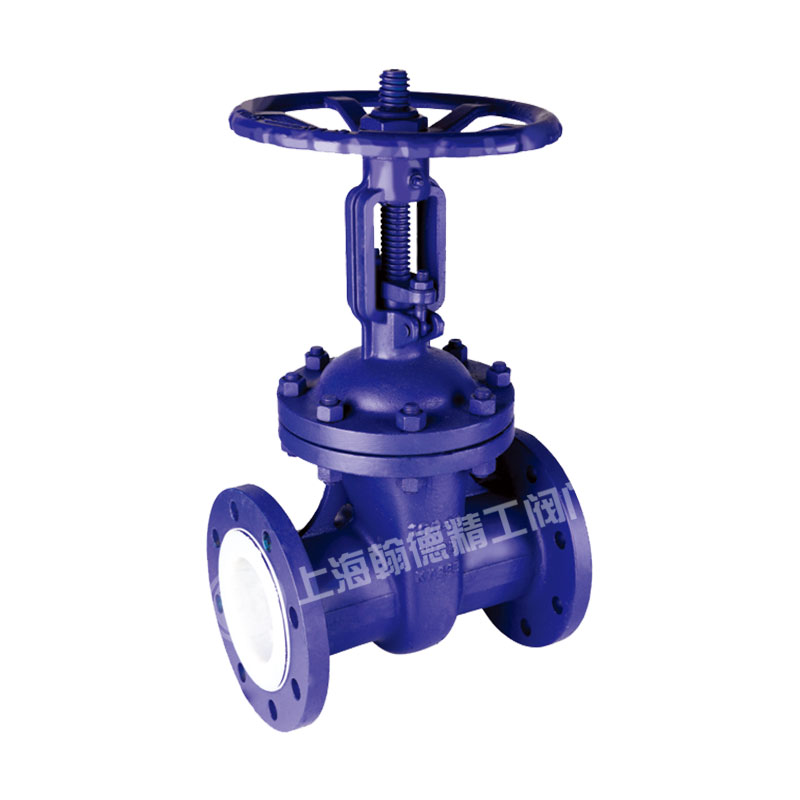

襯氟閘閥

襯氟閘閥

產品型號:Z41F46
公稱口徑:DN15~500mm
公稱壓力:0.6~2.5MPa
適用溫度:-50℃~150℃
主要材料:鑄鐵、鑄鋼、不銹鋼等
設計標準:JB、GB、ANSI、BS、API、ISO、DIN、NF
分享到:

一、襯氟閘閥概述
       襯氟閘閥是一種常見的啟閉閥門,利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質,楔式閘閥不允許微量開啟在管路中作節流裝置用,以免因高速流動   的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-50℃~150℃的各種濃度的王水、氫氟酸和各種有機酸、強   酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

二、襯氟閘閥的特點
1、閥體有扁體和圓體兩種形狀:GB閥門采用圓體,ANSI磅級閥門DN≤300Lb采用扁體,DN≥400Lb采用圓體,閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件,全部名襯FEP(F46)等氟塑料;
2、密封副為FPF(F46)/FEP(F46)或其它材料組合,摩擦系數小,啟閉力矩低;
3、填料采用PTFE(F4)標準填料,密封性能好,維修更換方便;
4、帶有彈性的閘板,可補償閘板密封面與閥座密封面之間楔角偏差,吻合度好,密封效果理想;
5、介質可從兩側任意方向通過閘閥,適用于介質方向可能改變的管路上作用啟閉裝置。


三、襯氟閘閥結構特點
閥體、閥蓋:HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯:1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套:2Cr13
墊片:橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片


四、襯氟閘閥技術規范

設計標準GB12234
結構長度GB12221
法蘭標準JB/T79-94
GB9113.1-26
檢驗試驗GB/T13927
驅動方式手動、電動、氣動


五、襯氟閘閥基本型號

手動

Z41F3Z40F3蝸輪Z441F
Z41F46Z40F46Z541F46
氣動

Z641F3Z640F3電動Z941F3
Z641F46Z640F46Z941F46


六、襯氟閘閥主要零部件材料表

序號

零件名稱

灰鑄鐵鑄鋼不銹耐酸鑄鋼超低碳不銹耐酸鑄閥
ZCPRPLRL
1閥體/端蓋/閘板HT250WCBCF8CF8MCF3CF3M
2閥桿1Cr132Cr131Cr18Ni91Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo2
3襯里/閥座PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4填料/壓蓋WCBCF8CF8MCF3CF3M
5填料PTFE(F4)PTFE(F4)PTFE(F4)
6活節螺栓351Cr17Ni21Cr17Ni2
7閥桿螺母ZCuAI10Fe3ZCuAI10Fe3ZCuAI10Fe3
8緊固螺母451Cr17Ni21Cr18Ni9Ti
9螺母
0Cr18Ni90Cr18Ni9
10手輪WCBWCBWCB
