法蘭式襯氟蝶閥

產品型號：D341F
公稱口徑：DN15~400mm
公稱壓力：0.6~4.0MPa
主要材料：鑄鐵、鑄鋼、不銹鋼、襯F46、F3
驅動方式：手動、蝸輪傳動、電動、氣動
適用介質：水、油品、蒸汽

分享到：

一、D341F襯氟蝶閥概述

蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

二、D341F襯氟蝶閥結構特點

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線）,具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
     a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
   b、軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
   c、軸的徑向采用O型圈與金屬墊的組合；
   d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。

三、D341F襯氟蝶閥基本型號

手動	DA41F/P 半襯	蝸輪傳動	DA341F/P 半襯
	DA41F3 全襯里		DA341F3 全襯里
	DA41F4 全襯里		DA341F4 全襯里
	DA41F46 全襯里		DA341F46 全襯里
氣動	DA641F/P 半襯	電動	DA941F/P 半襯
	DA641F3 全襯里		DA941F3 全襯里
	DA641F4 全襯里		DA941F4 全襯里
	DA641F46 全襯里		DA941F46 全襯里

四、D341F襯氟蝶閥零件材料

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F3
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

在線留言

姓名

電話號碼

電子郵箱

公司名稱

地址

留言*

提交

上一個：襯膠蝶閥（對夾式）

下一個：襯氟截止閥

總部地址：上海市青浦滬青平公路2933弄30號
電話： 021-69755188 傳真：021-56559698

銷售部：上海市恒豐北路100號2512室微信號：371416385
電話：021-63271666 56559698

網址：http://www.www.xsxjspx.com
E-mail：shjg521@126.com

滬ICP備17041966號-1

TOP

銷售客服

園區客服

廣州客服

021-63271666

shjg521@126.com

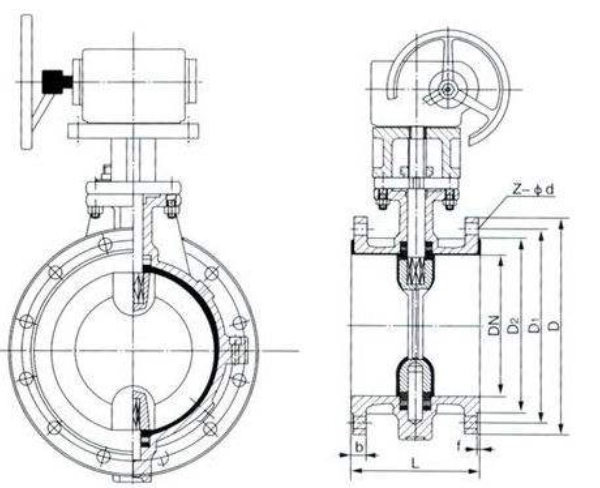

公稱通徑		標準值								參考值
DN（mm）	NPS（inch）	L	D	D1	D2		f	b	Z-Φd	W	Do	H	WT（Kg）
DN（mm）	NPS（inch）	PN1.0MPa
40	1¹/2	106	145	110	85	3	18		4-Φ18	160		140	10
50	2	108	160	125	100	3	20		4-Φ18	200		160	12
65	1¹/2	112	180	145	120	3	20		4-Φ18	250		165	14
80	3	114	195	160	135	3	22		4-Φ18	250		170	16
100	4	127	215	180	155	3	22		8-Φ18	300		180	18
125	5	140	245	210	185	3	24		8-Φ18	300		275	20
150	6	140	280	240	210	3	24		8-Φ23		200	295	38
200	8	152	335	295	265	3	26		8-Φ23		200	320	74
250	10	250	390	350	320	3	28		12-Φ23		240	385	105
300	12	270	440	400	368	3	28		12-Φ23		240	390	142
350	14	290	500	460	428	4	30		16-Φ23		240	460	179
400	16	310	565	515	482	4	32		16-Φ25		280	510	220
450	18	330	615	565	532	4	32		20-Φ25		280	540	268
500	20	350	380	620	585	4	34		20-Φ25		320	570	378
600	24	390	780	725	685	4	36		20-Φ30		320	660	608
700	28	430	895	840	800	5	40		24-Φ30		360	710	1050
800	32	470	1010	950	905	5	44		24-Φ34		360	780	1320
900	36	510	1110	1050	1005	5	46		28-Φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50		28-Φ34		400	990	1900
PN1.6MPa
40	1¹/2	106	145	110	85		3	18	4-Φ18	200		140	10
50	2	108	160	125	100		3	20	4-Φ48	200		160	12
65	1¹/2	112	180	145	120		3	20	4-Φ18	250		165	13
80	3	114	195	160	135		3	22	8-Φ18	250		170	14
100	4	127	215	180	155		3	24	8-Φ18	300		180	16
125	5	140	245	210	185		3	26	8-Φ18	300		275	18
150	6	140	280	240	210		3	28	8-Φ23		200	295	42
200	8	152	335	295	265		3	30	12-Φ23		200	320	78
250	10	250	405	355	320		3	32	12-Φ25		240	385	120
300	12	270	460	410	375		4	34	12-Φ25		240	390	145
350	14	290	520	470	435		4	38	16-Φ25		240	460	202
400	16	310	580	525	485		4	40	16-Φ30		280	510	235
450	18	330	640	585	545		4	44	20-Φ30		280	540	368
500	20	350	705	650	608		4	46	20-Φ34		320	570	420
600	24	390	840	770	718		5	54	24-Φ41		320	660	750
700	28	430	910	840	788		5	54	24-Φ41		360	710	1028
800	32	470	1020	950	898		5	54	24-Φ41		380	780	1690
900	36	510	1120	1050	998		5	54	28-Φ41		400	885	1815
1000	40	550	1255	1170	1110		5	60	28-Φ48		500	990	2050
PN2.5MPa
40	1¹/2	106	145	85	3		18		4-Φ18	200		140	11
50	2	108	160	100	3		20		4-Φ18	200		160	13
65	1¹/2	112	180	120	3		22		8-Φ18	250		165	14
80	3	114	195	135	3		22		8-Φ18	250		170	16
100	4	127	230	160	3		24		8-Φ23	300		180	18
125	5	140	270	188	3		28		8-Φ25	300		275	20
150	6	140	300	218	3		30		8-Φ25		240	295
200	8	152	360	278	3		34		12-Φ25		240	320	88
250	10	250	425	332	3		36		12-Φ30		280	385	145
300	12	270	485	390	4		40		16-Φ30		280	390	157
350	14	290	550	448	4		44		16-Φ34		320	460	222
400	16	310	610	505	4		48		16-Φ34		320	510	353
450	18	330	660	555	4		50		20-Φ34		360	540	405
500	20	350	730	610	4		52		20-Φ41		360	570	448
600	24	390	840	718	5		56		20-Φ41		380	660	795
