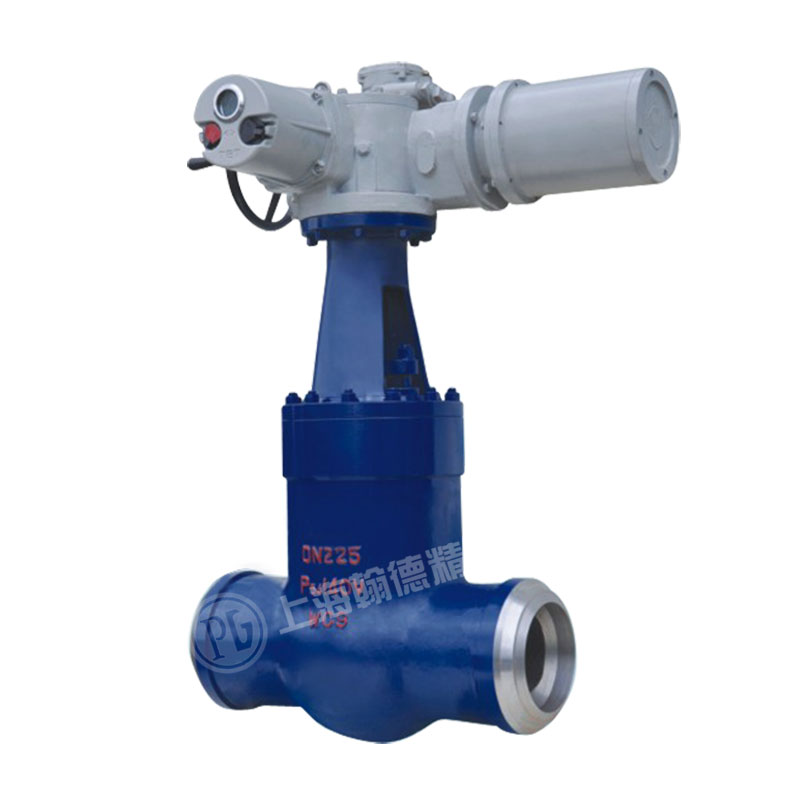

電站閘閥
電站閘閥
產品型號：Z960Y
公稱壓力：CL900～CL2500 PN150～PN420
公稱通徑：NPS 2"~NPS 20" DN50～DN500
主要材質：碳鋼、合金鋼
適用溫度：-29℃～+600℃
接口連接尺寸：JB/T3595 GB/T12224
公稱壓力：CL900～CL2500 PN150～PN420
公稱通徑：NPS 2"~NPS 20" DN50～DN500
主要材質：碳鋼、合金鋼
適用溫度：-29℃～+600℃
接口連接尺寸：JB/T3595 GB/T12224
分享到：
[基本信息]
開啟過程
1、在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3、快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
| 設計標準 | API 600、ASME B16.34、DL/T 531、JB/T3595 |
| 結構長度 | DL/T 531、ASME B16.10、GB/T 12221 |
| 連接標準 | DL/T 531、JB/T3595、ASME B16.25 |
| 壓力試驗 | API 598、GB/T 13927、JB/T 9092 |
| 壓力-溫度等級 | API 598、GB/T 13927、GB/T 26480、JB/T9092、JB/T3595 |
[閥門特點]
1、閥門中腔采用壓力自緊式密封結構，密封性能好。
2、閥瓣、閥座的密封面采用鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、抗高溫蠕變設計。
5、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
6、閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7、閥門驅動方式有手動、齒輪傳動、電動，可實現遠距離控制和自動化要求。
[適應工況]
電站閘閥（主蒸汽閘閥）適用于火電廠、石油化工、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
