襯氟旋啟式止回閥

產品中心 > 襯氟、襯膠閥系列 > 襯氟旋啟式止回閥

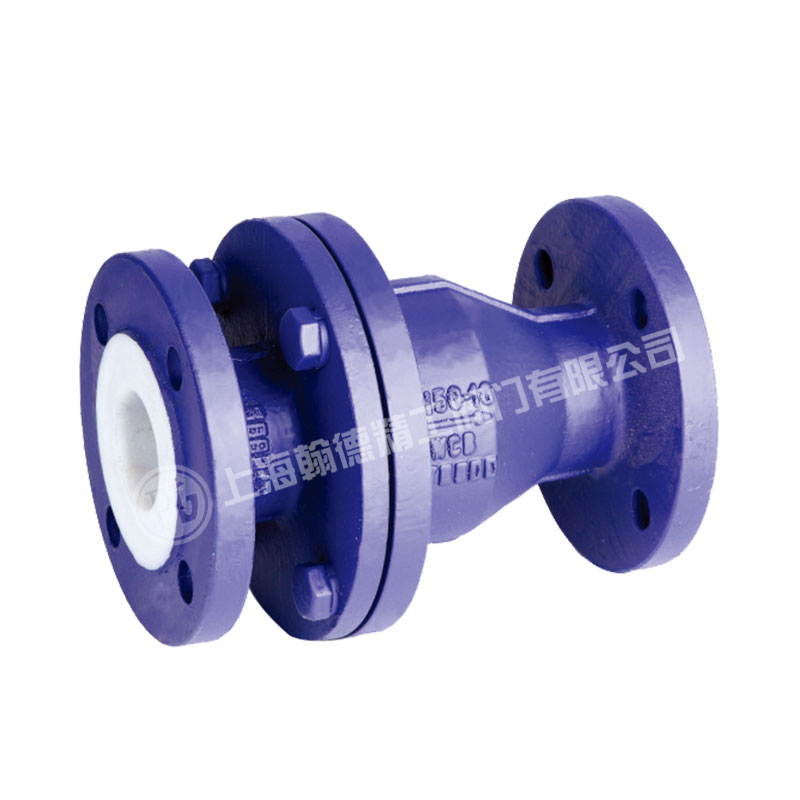

襯氟旋啟式止回閥

產品型號:H44F46
公稱口徑:DN15~500mm
公稱壓力:0.6~4.0MPa
適用溫度:-50℃~150℃
主要材料:灰鑄鐵、碳鋼、不銹鋼
設計標準:GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
分享到:

       襯氟旋啟式止回閥是能自動阻止流體倒流的閥門,止回閥的閥瓣在流體壓力作用下開啟,流體從進口側流向出口側。當進口側壓力低于出口側時,閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

結構特點

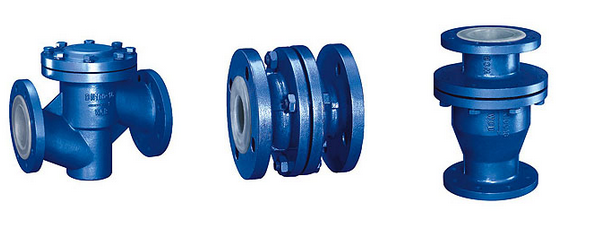

1、升降直通式止回閥

主要型號有H41S型,結構一般與截止閥相似,其閥瓣沿著通道中心作升降運動,動作可靠,一般只能安裝在水平管路上。


2、升降立式止回閥

主要型號有H42S型、H72S型、H40S型,其中H40S型是一種新型結構,閥瓣為球型,共同特點是閥瓣沿閥體通路軸線做升降運動,一般應安裝在垂直管路。


3、旋啟式止回閥

主要型號有H44S型,H74S型單瓣旋啟式和H76S型雙瓣旋啟式,閥瓣繞轉軸作旋轉運動,其流體阻力一般小于升降式止回閥,它適用于較大口徑的場合,安裝位置不受限制,通常安裝于水平管路。


4、蝶式止回閥

主要型號有H47PO型,結構為軟密封雙偏心法蘭連接,微阻緩閉蝶形止回閥閥外設計了緩閉裝置,有利于減少流阻和振動,減少水錘影響。



技術參數及執行標準


升降直通式

升降立式

對夾升降立式

單瓣旋啟式

雙瓣旋啟式

蝶式

公稱通徑(mm)

DN15~500

15~500

DN15~300

DN15~500

DN50~1200

DN200~1800

公稱壓力(MPa)

PN0.6~1.6

PN0.6~1.6

PN0.6~2.5

PN0.6~2.5

PN0.6~4.0

PN0.6~1.6

閥門材料

灰鑄鐵、碳鋼、不銹鋼

襯里材料

PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE

GXPO

適用介質

詳見防腐襯里材料

工作溫度(℃)

設計制造

GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D

結構長度

GB/T 12221-1989

連接法蘭

JB/T 82.1-94、GB/T9113.1-2000

壓力試驗

GB/T 13927-1992
